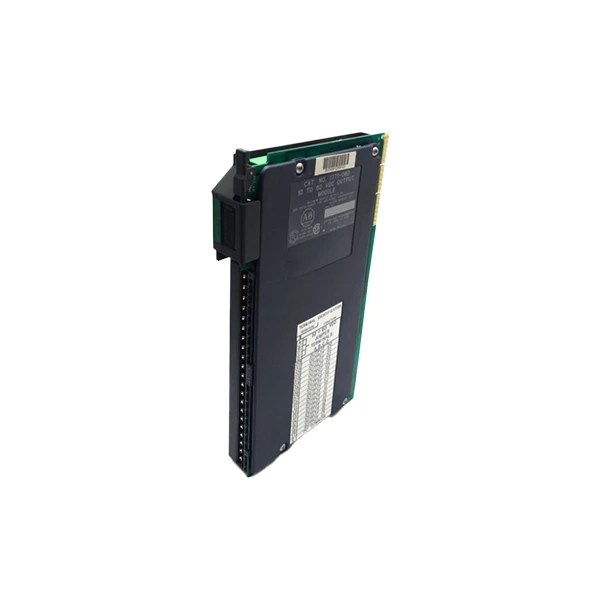

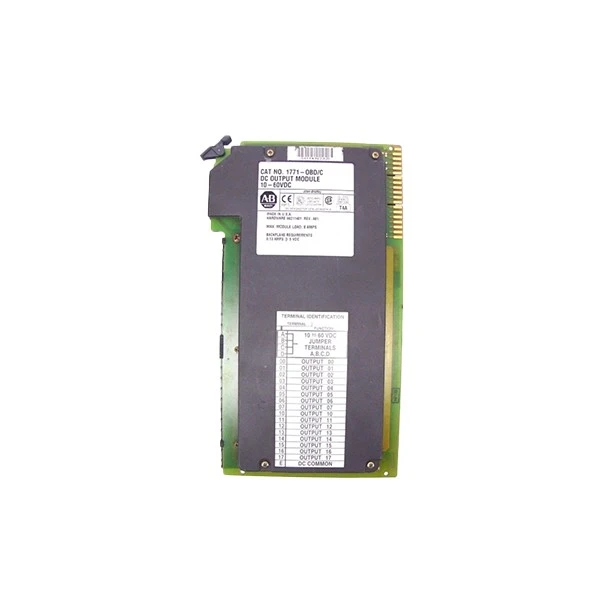

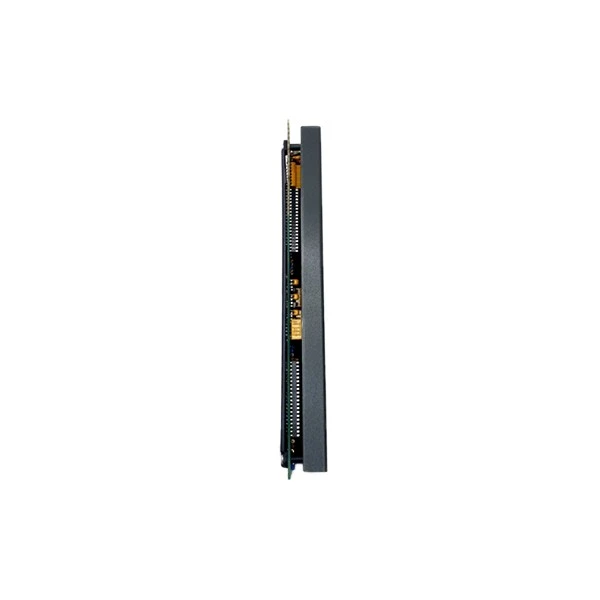

Аллен Бредлі 1771-ОБД C

Бренд:Аллен Бредлі
модель:1771-OBD/C

Стан запасів:Товар в наявності на складі.

Особливості продукту

Allen Bradley 1771-OBD/C — це надійний 16-канальний неізольований вихідний модуль постійного струму, створений виключно для контролерів Allen Bradley серії PLC-5, що робить його чудовим вибором для програм промислової автоматизації. З номінальною вимогою до потужності 48 В постійного струму (з діапазоном 10-60 В постійного струму), Allen Bradley 1771-OBD/C забезпечує універсальну сумісність живлення для різноманітних промислових застосувань. Кожен із 16 каналів модуля може обробляти до 2 А струму для резистивних навантажень із загальним максимальним струмом 8 А, що ідеально підходить для живлення кількох пристроїв одночасно. Він також підтримує контрольний струм навантаження 0,2 А на канал і мінімальний струм навантаження 2,5 мА, що дозволяє ефективно виявляти відключення навантаження.

Allen Bradley 1771-OBD/C може похвалитися винятковою довговічністю. Він добре працює при температурах від 0 градусів до 60 градусів (від 32 градусів F до 140 градусів F) і може зберігатися при температурах від -40 градусів до 85 градусів (від -40 градусів F до 185 градусів F), що робить його придатним для різноманітних кліматичних умов. Конформне покриття модуля захищає друковану плату від вологи та пилу, а також містить запобіжник випрямляча 10A/250V для додаткової безпеки. Він також має сертифікати CSA та CE, що забезпечує промислову відповідність.

Встановлення Allen Bradley 1771-OBD/C просте, оскільки він підходить до шасі B-серії 1771 I/O (від 1771-A1B до 1771-A4B, без 1771-A4). Для нього потрібен окремий клемний блок 1492-W4 і можна підключати дроти розміром від 22 до 14 AWG із запропонованим моментом затягування клеми 7-9 дюймів-фунтів. Маленька конструкція модуля (вагою близько 1,5 фунта) економить місце в шафах управління, а його кодування з ключем (позиції 10-12 і 22-24) запобігає неправильному вставленню.

Технічні характеристики

Модель	1771-OBD/C
Тип продукту	16-канальний неізольований вихідний модуль постійного струму
Застосовна система	Контролери серії PLC-5
Вимоги до живлення	10-60 В постійного струму
Кількість виходів	16 каналів
Поточний на канал	2 А (резистивне навантаження)
Загальний струм	8 A макс
Мінімальний струм навантаження	2,5 мА (для виявлення відкритого навантаження)

Сценарії застосування

Allen Bradley 1771-OBD/C — це універсальний 16-канальний вихідний модуль постійного струму, який чудово підходить для різноманітних налаштувань промислової автоматизації завдяки своїй надійній продуктивності, можливостям струму 2A на канал і здатності витримувати суворі робочі умови. Одне з найбільш типових застосувань — у виробничих лініях, де Allen Bradley 1771-OBD/C легко інтегрується з контролерами серії PLC-5 для керування критичним обладнанням. Наприклад, він живить котушки реле, які активують конвеєрні стрічки, приводить в дію електромагнітні клапани, які регулюють потік рідини в складальних машинах, і керує світловими індикаторами постійного струму, які сигналізують про стан виробництва – і все це, а його 16 каналів дозволяють виробникам виконувати багато завдань одночасно без необхідності додаткових модулів.

На автомобільних складальних підприємствах Allen Bradley 1771-OBD/C має вирішальне значення для точного керування допоміжними системами. Він регулює роботу маленьких двигунів, які рухають роботизовані руки, активує затискні інструменти, які утримують деталі автомобіля на місці під час зварювання чи фарбування, і контролює соленоїди, які регулюють тиск повітря в пневматичному обладнанні. Його швидкість відгуку (0,1 мс від - до - і 0,2 мс від - до вимкнення) забезпечує безперебійність і вчасність цих процесів, а його конформне покриття захищає від пилу та вологи в напружених виробничих середовищах.

Allen Bradley 1771-OBD/C також дуже корисний для заводів з виробництва їжі та напоїв. Модуль керує розповнювальними машинами, які дозують напої або упаковані харчові продукти, клапанами регулювання температури в системах опалення чи охолодження та активує очисне обладнання для підтримки гігієнічних стандартів. Він працює при температурах від 0 градусів до 60 градусів і рівнях вологості в діапазоні від 5% до 95% (без конденсації), що робить його добре адаптованим до різних обставин харчових підприємств, від сухих пакувальних секцій до зон вологого прибирання.

FAQ

З: Для чого використовується модуль Allen-Bradley 1771-OBD/C?

A: 1771-OBD/C — це модуль дискретного виводу, розроблений для систем програмованого контролера Allen-Bradley PLC-5 і SLC 500. Він розміщений у шасі 1771 I/O і служить інтерфейсом між контролером і польовими пристроями. Його основна функція полягає в тому, щоб перетворювати логічні сигнали низької-напруги контролера в вихідні сигнали більшої потужності, які можуть керувати реальним обладнанням, таким як пускачі двигунів, електромагнітні клапани, контрольні лампи та реле.

З: Як мені налаштувати 1771-OBD/C у моїй програмі ПЛК?

A: Конфігурація завершується за допомогою програмного забезпечення (RSLogix 5 для PLC-5 або RSLogix 500 для SLC 500). Базовий модуль дискретного виводу зазвичай не налаштовується з такими самими параметрами, як аналоговий або комунікаційний модуль. Замість цього ви належним чином вирішуєте це в налаштуваннях вводу-виводу. Номер фізичного слота в шасі визначає адресу введення/виведення в таблиці даних (наприклад, O:005 для групи виходу 5). Потім ваша сходова логіка записує в ці місця, вмикаючи або вимикаючи фізичні виходи.
