У сучасному світі автоматизації ПЛК Siemens S7-1200 виділяється як надійний і простий{2}}у-використанні інструмент для проектів малого та середнього розміру. Якщо ви вивчаєте промислову автоматизацію чи шукаєте практичне рішення ПЛК, ПЛК Siemens S7-1200 пропонує ідеальний баланс потужності та простоти. У цьому посібнику буде розказано, що таке ПЛК Siemens S7-1200, як він працює, його ключові частини та чому це найкращий вибір для автоматизації.
Що таке ПЛК Siemens S7-1200?
Визначення та призначення проекту

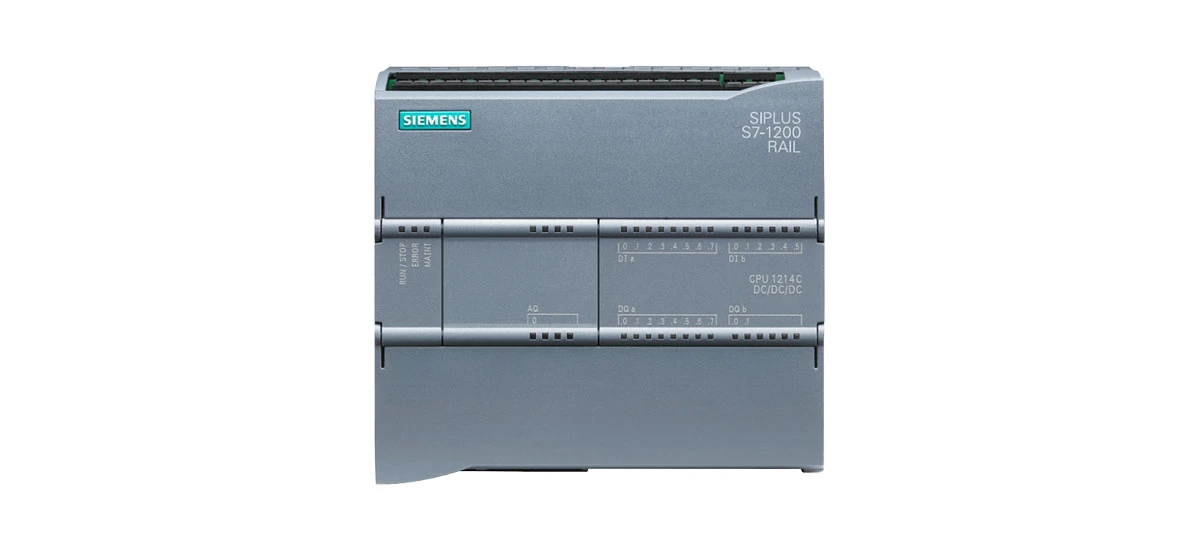

ПЛК Siemens S7-1200 — це компактний програмований логічний контролер (ПЛК), розроблений компанією Siemens, провідним брендом у сфері промислових технологій із понад 170-річним досвідом розробки. Розроблений для малих і середніх-завдань автоматизації (зазвичай 10-100 точок введення/виведення), цей ПЛК допомагає керувати машинами, процесами та системами, виконуючи попередньо-написані програми, збережені в його пам’яті. На відміну від більших, складніших ПЛК (таких як Siemens S7-1500), ПЛК Siemens S7-1200 важить лише 0,5-1,2 кг (залежно від моделі), є економічно ефективним (приблизно від 200 доларів США для базових моделей ЦП) і ідеально підходить для користувачів, яким потрібне гнучке рішення без зайвих габаритів. Він створений для виконання таких завдань, як увімкнення/вимкнення обладнання, моніторинг датчиків і координація простих виробничих ліній, що робить його улюбленим як для новачків, так і для професіоналів.
Ключові апаратні компоненти ПЛК Siemens S7-1200
Щоб зрозуміти, як працює ПЛК Siemens S7-1200, розглянемо його основні апаратні частини. Кожен компонент відіграє важливу роль у безперебійній роботі ПЛК:
Центральний процесор (CPU)
Центральний процесор є «мозком» ПЛК Siemens S7-1200. Він запускає програму, яку ви створюєте, і обробляє дані з датчиків або інших пристроїв зі швидкістю до 100 наносекунд на інструкцію. До популярних моделей ЦП належать 1214C (з 150 КБ пам’яті програм і 1 МБ пам’яті даних) і 1215C (з 300 КБ пам’яті програм і 2 МБ пам’яті даних), які відрізняються обсягом пам’яті та вводу/виводу (I/O) (1214C має 14 цифрових входів/10 виходів; 1215C має 14 цифрових входів/10 виходів плюс 2 аналогових). входи). ЦП також містить вбудований-годинник реального-часу для відмітки часу та слот для резервного акумулятора, щоб запобігти втраті даних у разі відключення електроенергії.
Сигнальні модулі (SM)
Сигнальні модулі розширюють можливості ПЛК Siemens S7-1200 для підключення до зовнішніх пристроїв. Поширені моделі включають SM 1221 (модуль цифрового введення, до 16 входів), SM 1222 (модуль цифрового виходу, до 16 виходів) і SM 1231 (модуль аналогового входу, до 4 входів для сигналів напруги/струму). Цифрові SM обробляють сигнали ввімкнення/вимкнення (наприклад, кнопки чи індикатори), тоді як аналогові SM працюють із безперервними даними (наприклад, показники температури від -200 градусів до 1800 градусів або тиску від 0 до 10 бар). Додавання SM дозволяє налаштувати ПЛК відповідно до потреб вашого проекту, незалежно від того, чи потрібно вам більше входів для датчиків або більше виходів для двигунів.
Комунікаційні модулі (CM)
Комунікаційні модулі дозволяють ПЛК Siemens S7-1200 спілкуватися з іншими пристроями чи системами. Поширені моделі включають CM 1241 (модуль RS485/RS232 для Modbus) і CM 1243-1 (модуль Profinet для промислового Ethernet). Вони підтримують такі протоколи, як Ethernet/IP, Modbus RTU або Profinet, тож ПЛК можна підключати до комп’ютерів, HMI (людина-машинні інтерфейси) або навіть до інших ПЛК. Це ключове значення для проектів, де потрібно відстежувати або контролювати систему на відстані (наприклад, керівник заводу перевіряє виробничі дані з офісного комп’ютера).
Блоки живлення
Для ПЛК Siemens S7-1200 необхідне надійне джерело живлення. Siemens пропонує такі моделі, як PS 1207 (24 В постійного струму, вихід 2,5 A або 5 A), які перетворюють живлення змінного струму (120/230 В змінного струму, 50/60 Гц) у джерело постійного струму, яке може використовувати ПЛК. Блок живлення включає захист від перевантаження (він тимчасово вимикається, якщо струм занадто високий) і захист від короткого замикання, щоб запобігти пошкодженню ПЛК. Вибір правильної потужності (наприклад, 60 Вт для базової установки з ЦП і 2 SM) забезпечує стабільну продуктивність навіть у навантажених промислових середовищах.
Основні функції ПЛК Siemens S7-1200
Що робить ПЛК Siemens S7-1200 таким корисним? Його основні функції покривають більшість невеликих потреб автоматизації:
Логічний контроль
ПЛК Siemens S7-1200 чудово підходить для логічного керування, що означає, що він дотримується правил «якщо-тоді» за допомогою попередньо запрограмованих логічних елементів (І, АБО, НІ). Наприклад, якщо фотодатчик виявляє продукт на конвеєрній стрічці (вхідний сигнал), А датчик наближення підтверджує, що стрічка порожня (друге введення), ПЛК може повідомити двигуну почати рух (вихідний сигнал). Ця функція є основою більшості завдань автоматизації, від простого керування машиною (наприклад, свердлильний верстат, який запускається лише тоді, коли запобіжник закрито) до координації складальної лінії.
Контроль руху
Завдяки додатковим модулям керування рухом (наприклад, модулю керування рухом TM 1231-2) ПЛК Siemens S7-1200 може керувати до 4 сервоприводів або крокових двигунів для точних рухів (точність позиціонування до ±0,01 мм). Це ідеально підходить для таких завдань, як роботизовані руки, які поміщають деталі в коробку, пакувальні машини, які запечатують пакети з фіксованою швидкістю, або інструменти з ЧПК, які розрізають матеріали до певних розмірів. ПЛК також підтримує «електронну передачу» (синхронізацію двох двигунів, наприклад, конвеєра та ріжучого ножа), щоб забезпечити плавність і точність рухів, заощаджуючи час і зменшуючи помилки у виробництві.
Обробка даних і моніторинг
ПЛК Siemens S7-1200 збирає й обробляє дані з датчиків і пристроїв у реальному часі (до 1000 точок даних на секунду). Ви можете зберігати ці дані локально (за допомогою вбудованої-пам’яті ЦП) або на зовнішній SD-карті (до 32 ГБ) для довгострокового резервного копіювання-. Використовуйте ці дані, щоб відстежувати продуктивність системи (наприклад, скільки продуктів машина виготовляє за годину), відстежувати кількість виробництва (наприклад, загальну кількість коробок, упакованих за день) або виявляти проблеми (наприклад, датчик температури, який припиняє надсилати дані). Багато користувачів поєднують ПЛК із TIA Portal (програмним забезпеченням для програмування Siemens), щоб переглядати дані на комп’ютері чи HMI-, наприклад, інформаційну панель, яка показує швидкість конвеєра в реальному часі та сповіщення про помилки.
Мережевий зв'язок
Як згадувалося раніше, комунікаційні модулі ПЛК Siemens S7-1200 дозволяють підключатися до мереж. Він підтримує Profinet (звичайний промисловий протокол Ethernet) для швидкої передачі даних (до 100 Мбіт/с) і може бути інтегрований у більші системи, такі як програмне забезпечення SCADA (Supervisory Control and Data Acquisition) Siemens. Це означає, що ви можете керувати декількома ПЛК з одного центрального місця (наприклад, 5 ПЛК Siemens S7-1200, які керують різними машинами на заводі), обмінюватися даними між системами (наприклад, надсилати виробничі дані до програмного забезпечення ERP компанії) або навіть отримати доступ до ПЛК віддалено через Інтернет (за допомогою платформи Siemens Industrial Edge). Це чудова функція для підприємств, яким потрібно керувати декількома машинами чи обладнанням.
Застосування ПЛК Siemens S7-1200 у різних галузях
Універсальність ПЛК Siemens S7-1200 робить його популярним у багатьох галузях. Ось кілька поширених способів використання з конкретними прикладами:
Виробництво та виробництво
На заводах ПЛК Siemens S7-1200 керує складальними лініями, пакувальними машинами та системами обробки матеріалів. Наприклад, на конвеєрі друкованої плати (друкованої плати) заводу з електроніки ПЛК контролює час нанесення паяльної пасти (увімкнувши дозатор пасти на 2 секунди на кожну друковану плату) і перевіряє, чи правильно розміщені компоненти (за допомогою датчика зору). На заводі з переробки харчових продуктів він регулює швидкість конвеєра (сповільнюється, якщо датчик виявляє застрягання) і контролює температуру (спрацьовує сигнал тривоги, якщо температура духовки перевищує 200 градусів). Це допомагає підвищити ефективність (скорочуючи час простою в середньому на 15-20%) і забезпечує постійну якість продукції.
Енергетика та комунальні послуги
ПЛК Siemens S7-1200 використовується на сонячних електростанціях, вітрових електростанціях і водоочисних спорудах. На невеликій сонячній електростанції (10-50 кВт) він відстежує потужність кожної сонячної панелі (відстежує напругу та струм) і регулює кут сонячних трекерів до сонця. На водоочисних установках він керує насосами (вмикаючи їх, коли рівень води в резервуарі перевищує 80%) і клапанами (відкриваючи дренаж, якщо рівень хлору занадто високий). Він надсилає дані до центральних систем керування (наприклад, скільки енергії сонячна станція виробляє на день), щоб допомогти комунальним службам працювати більш надійно та зменшити відходи (наприклад, скоротити споживання енергії водяним насосом на 10%).
Автоматизація будівель
В офісних будівлях або торгових центрах ПЛК Siemens S7-1200 керує системами опалення, вентиляції та кондиціонування повітря (HVAC), а також розумним освітленням. Наприклад, в офісній будівлі він регулює параметри опалення, вентиляції, вентиляції та кондиціонування повітря на основі заповнюваності (використовуючи датчики руху, щоб вимкнути опалення в порожніх кімнатах) і зовнішньої температури (знижуючи кондиціонер, якщо зовнішня температура падає нижче 25 градусів). Для освітлення він приглушує світло у вестибюлях за допомогою датчиків освітленості та вимикає освітлення в коридорі після 10 хвилин відсутності руху. Це економить гроші (зменшує рахунки за електроенергію на 20-25%) і зменшує вплив на навколишнє середовище.
Транспорт
У транспортній галузі ПЛК Siemens S7-1200 використовується в невеликих-системах, таких як гаражі (керування воротами та платіжними автоматами) або обробка багажу в аеропорту (координація конвеєрних стрічок). У гаражі він визначає, чи зайняте місце (за допомогою ультразвукових датчиків), і оновлює дисплей «вільних місць» на вході. Він також контролює в’їзні ворота-, відкриваючи їх лише після того, як користувач оплатить через автомат. У зоні невеликого багажу аеропорту він координує роботу 2-3 конвеєрних стрічок для переміщення багажу від місця реєстрації до вантажного відсіку літака, гарантуючи, що сумки не застрягнуть. Його компактні розміри та надійність роблять його ідеальним для цих застосувань (він безперервно працює до 50 000 годин без обслуговування).
Як налаштувати ПЛК Siemens S7-1200: крок-за кроком
Налаштування ПЛК Siemens S7-1200 просте навіть для початківців. Ось простий-покроковий посібник із додатковими деталями:
Підготуйте обладнання та програмне забезпечення
Спочатку зберіть компоненти ПЛК Siemens S7-1200 (ЦП, SM, джерело живлення) і підтвердьте сумісність (наприклад, SM 1221 працює з усіма ЦП серії 1200-). Установіть TIA Portal-Siemens пропонує безкоштовну версію «TIA Portal V18» (сумісну з Windows 10 і 11), яка підтримує останні моделі S7-1200. Вам також знадобиться кабель USB Type-C (більшість нових ЦП використовують Type-C; старіші моделі використовують USB Type-B), щоб підключити ПЛК до комп’ютера, і викрутку (для підключення клем).
Встановлення та підключення компонентів
Встановіть ПЛК Siemens S7-1200 і модулі в шафу керування (за допомогою DIN-рейок, стандартних для промислового обладнання). Підключіть джерело живлення до ПЛК: підключіть вхід змінного струму (клеми L і N) до розетки змінного струму 120/230 В, а потім підключіть вихід постійного струму (клеми 24 В+ і 0 В) до входу живлення ПЛК. Далі підключіть датчики (наприклад, датчик фотооко до цифрової вхідної клеми 0) і двигуни (наприклад, невеликий двигун 24 В постійного струму до цифрової вихідної клеми 0) до клем введення/виведення. Щоб уникнути помилок, дотримуйтеся схеми підключення в посібнику до ПЛК (можна безкоштовно отримати на веб-сайті Siemens), наприклад, не підключайте живлення змінного струму безпосередньо до клем вводу-виводу (це пошкодить ПЛК).
Програма з TIA Portal
Відкрийте TIA Portal і створіть новий проект. Виберіть свою модель ПЛК Siemens S7-1200 (наприклад, 1214C DC/DC/DC) зі списку пристроїв. Напишіть свою програму, використовуючи сходову логіку (найпростіша для початківців): для простої програми «вмикання/вимкнення двигуна» додайте нормально відкритий контакт (пов’язаний із входом 0, фотодатчик) і котушку (пов’язана з виходом 0, двигун). Перевірте програму за допомогою режиму «Імітація» TIA Portal — це дозволяє імітувати вхідні сигнали (наприклад, клацніть контакт, щоб імітувати датчик, що виявляє продукт), і перевірити, чи вмикається вихід. Коли симуляція запрацює, завантажте програму на ПЛК через USB: переведіть ПЛК у режим «СТОП» (за допомогою фізичного перемикача на ЦП), натисніть «Завантажити» на порталі TIA та дочекайтеся завершення передачі (займає 10-30 секунд).
Тестування та налагодження
Увімкніть ПЛК Siemens S7-1200 у режим «РУК» — засвітиться зелений індикатор «РАБОТА». Перевірте систему: розташуйте виріб перед фотодатчиком (вхід 0) і перевірте, чи запускається двигун (вихід 0). Якщо це не працює, скористайтеся інструментом «Онлайн-моніторинг» TIA Portal, щоб побачити стан входу/виводу в реальному часі (наприклад, якщо вхід 0 показує «1», датчик працює; якщо вихід 0 показує «0», програма може мати помилку). Загальні виправлення включають перевірку проводки (незакріплені клеми є частою проблемою) або коригування програми (наприклад, додавання кнопки «стоп» для скидання двигуна). Коли все працює безперебійно протягом 10-15 хвилин, ваш ПЛК готовий до використання!
ПЛК Siemens S7-1200 проти інших моделей ПЛК
Як ПЛК Siemens S7-1200 відрізняється від інших популярних ПЛК? Давайте розглянемо два поширених порівняння з додатковими деталями:
Порівняння з ПЛК Siemens S7-1500
ПЛК Siemens S7-1500 — це більший і потужніший ПЛК, розроблений для великих промислових проектів (100-1000 точок введення/виведення). У той час як S7-1200 має максимальну ємність вводу-виводу 128 точок, S7-1500 може обробляти до 1024 точок. S7-1500 також має вищу швидкість обробки (до 50 наносекунд на інструкцію) і підтримує розширені функції (наприклад, резервні ЦП для критично важливих систем, таких як електростанції). S7-1200 дешевший (базовий ЦП: $200-$400 проти S7-1500: $800-$1500) і простіший у використанні (простіше підключення та програмування), що робить його кращим для початківців або малого бізнесу (наприклад, система керування піччю в місцевій пекарні).
Порівняння з ПЛК серії Mitsubishi FX
Серія Mitsubishi FX (наприклад, FX3U) — ще один компактний ПЛК для невеликих проектів. ПЛК Siemens S7-1200 має кращі можливості зв’язку: він підтримує Profinet і Ethernet/IP, тоді як FX3U підтримує лише Modbus (без промислового Ethernet). S7-1200 також має розширеніший контроль руху (до 4 осей порівняно з 2 осями у FX3U) і більший обсяг пам’яті (1 МБ пам’яті для даних проти 64 КБ у FX3U). Він безперебійно працює з TIA Portal від Siemens, який багато користувачів вважають-зручнішим, ніж програмне забезпечення GX Works3 від Mitsubishi (TIA Portal має інструменти перетягування; GX Works3 вимагає більше кодування вручну). Однак серія FX часто дешевша для дуже простих проектів (базова модель FX3U: \\(150 проти S7-1200 1214C: \\)250) і має менший фізичний розмір (добре підходить для тісних місць, таких як невеликі торгові автомати).
Поширені запитання про ПЛК Siemens S7-1200
Ось відповіді на деякі поширені запитання про ПЛК Siemens S7-1200:
Чи легко освоїти ПЛК Siemens S7-1200?
так! Його простий дизайн та інтуїтивно зрозумілий інтерфейс TIA Portal роблять його чудовим вибором для новачків. Багато онлайн-навчальних посібників і офіційна документація Siemens можуть допомогти вам розпочати роботу.
Чи можу я пізніше розширити ПЛК Siemens S7-1200?
Абсолютно. Ви можете додати більше сигнальних або комунікаційних модулів у міру розвитку проекту-не потрібно купувати новий ПЛК.
Які мови програмування він підтримує?
Він працює зі сходовою логікою, функціональною блок-схемою (FBD), структурованим текстом (ST), списком інструкцій (IL) і послідовною функціональною діаграмою (SFC).
Чи надійний ПЛК Siemens S7-1200?
так Siemens відомий високоякісною-промисловою продукцією, і S7-1200 розроблено таким чином, щоб витримувати суворі умови (наприклад, пил або зміни температури).
Де я можу знайти підтримку для ПЛК Siemens S7-1200?
Siemens пропонує офіційну підтримку по телефону або електронною поштою, а також існує велика мережева спільнота користувачів, які діляться порадами та порадами щодо усунення несправностей.
Висновок
ПЛК Siemens S7-1200 — це універсальне, надійне та-зручне рішення для малих та середніх-проектів автоматизації (10-128 точок введення/виведення). Його компактний дизайн (вміщується в невеликій шафі управління), розширювані компоненти (до 8 модулів) і потужні функції (логічне керування, керування рухом, дистанційний зв’язок) роблять його ідеальним для таких галузей, як виробництво, енергетика та автоматизація будівель. Незалежно від того, чи ви новачок у роботі з ПЛК (вивчаєте базове програмування) чи хочете оновити свою систему (додавши більше датчиків або віддалений доступ), ПЛК Siemens S7-1200 пропонує ідеальне поєднання продуктивності та простоти. За допомогою правильного налаштування (з використанням TIA Portal і сумісних модулів) і програмування він може допомогти вам автоматизувати завдання, підвищити ефективність (зменшуючи час простою на 15-25%) і заощадити час і гроші, що робить його найкращим вибором для тих, хто працює в невеликій автоматизації.
