Машини з ЧПУ потребують точного управління двигуном для виготовлення якісних деталей таSinamics V90це верхній привід сервоприводу, який робить це. Цей посібник показує вам крок за кроком, як з'єднати Sinamics V90 з машинами ЧПУ. Незалежно від того, чи ви новачок у налаштуванні чи оновленні, ви знайдете прості, чіткі кроки, щоб безперебійно працювати у вашій системі. Якщо ви потрапили в корч або хочете персоналізовані поради, не соромтеся звернутися до нашої команди, готова допомогти вам розпочати роботу. Почнемо.
Що таке Sinamics V90 та його роль у системах ЧПУ?

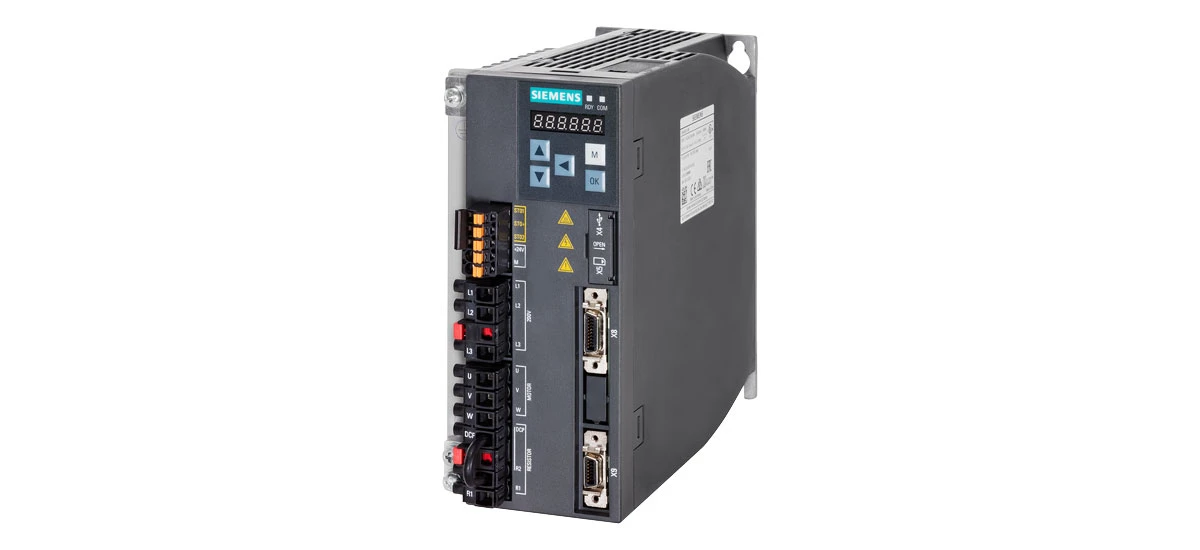

Sinamics V90-це компактний, високопродуктивний сервопривід, розроблений спеціально для точного управління рухом у промислових додатках. Він поставляється в різних моделях, таких як Sinamics V90 PN (Profinet) та Sinamics V90 DP (Profibus), щоб відповідати різним потребам комунікації машин ЧПУ. На відміну від основних моторних накопичувачів, Sinamics V90 використовує вдосконалені алгоритми для управління сервомоторами з надзвичайною точністю в межах частки міліметрової, що ідеально підходить для машин ЧПУ, які потребують жорстких допусків.
У системах ЧПУ сервопривод виступає як "мозок" між контролером ЧПУ та двигуном. Коли машина з ЧПУ отримує команду для переміщення інструменту (наприклад, свердла або різака) у певну позицію, вона надсилає сигнал на Sinamics V90. Потім привід регулює швидкість, крутний момент та напрямок, щоб виконати цей рух точно так, як було вказано. Ця безшовна координація гарантує, що деталі виготовляються з послідовною точністю, незалежно від того, чи машина працює прості чи складні програми. Без надійного сервоприводу, як Sinamics V90, машини з ЧПУ можуть призвести до нерівномірних скорочень, нерівних отворів або витрачених виробників, що витрачають матеріали. Наприклад, у виробництві автомобілів, де навіть 0,02 мм відхилення може спричинити проблеми зі складанням, точність Sinamics V90 стає незамінною.
Підготовка до інтеграції Sinamics V90 з машинами ЧПУ
Перш ніж почати інтегруватиSinamics V90За допомогою машини з ЧПУ ретельна підготовка є важливою для уникнення помилок та забезпечення плавної установки. Цей процес починається з збору всіх необхідних компонентів, кожен з яких відіграє вирішальну роль в інтеграції. Вам знадобиться самий привід Sinamics V90, вибраний на основі протоколу зв'язку з ЧПУ для нових систем або профібу для старих. З'єднання його з сумісним сервомотором є не менш важливим; Серія Siemens '1fl6 спеціально розроблена для безперешкодного роботи з Sinamics V90, забезпечуючи оптимальну продуктивність.
Кабелі живлення повинні відповідати вимогам напруги приводу-типово 230 В для менших накопичувачів та 400 В для більших моделей, а кабелі зв'язку повинні бути захищені, щоб мінімізувати електричні перешкоди, що може порушити передачу сигналу. Монтажне обладнання, наприклад, дужки, необхідно для закріплення приводу в стабільному положенні, запобігаючи вібраціям, які можуть вплинути на роботу. Важливо переконатися, що потужність та рейтинги крутного моменту узгоджуються з вимогами машини ЧПУ; Недостатній двигун буде намагатися обробляти великі навантаження, що призведе до відставання від продуктивності або передчасного зносу.
Далі, перевірка сумісності Sinamics V90 та ЧПУ-це непогашений крок. Не всі бренди або моделі ЧПУ підтримують кожну версію Sinamics V90. Наприклад, застарілі машини з ЧПУ з початку 2000 -х років можуть працювати лише з Profibus, тоді як сучасні системи часто використовують Profinet для більш швидкої передачі даних. Щоб підтвердити сумісність, перехрестять посібник користувача CNC Machine з таблицею набору даних Sinamics V90, доступним на офіційному веб-сайті Siemens. Якщо виникають невизначеності, звернення до команд технічної підтримки обох виробників може надати конкретні модель рекомендації, запобігаючи дорогим невідповідностям.
Нарешті, підготовка програмного забезпечення закладає основу для успішної конфігурації. Програмне забезпечення Siemens 'Starter (версія 5.1 або новішої версії) є основним інструментом для налаштування Sinamics V90, що пропонує функції для регулювання параметрів, тестових з'єднань та моніторингу продуктивності приводу. Це програмне забезпечення безкоштовно завантажувати з веб-сайту Siemens і повинно бути встановлено на комп’ютері з USB-портом або підключенням Ethernet, що є необхідним для посилання на привід Sinamics V90 під час налаштування. Виділення часу, щоб забезпечити сучасне програмне забезпечення, перш ніж почати, уникає проблем сумісності з прошивкою Drive.
Крок за кроковою конфігурацією для інтеграції Sinamics V90 з машинами ЧПУ
Крок 1: Безпечно та правильно підключіть обладнання
Почніть з вимкнення всієї потужності на машину з ЧПУ та Sinamics V90. Підключіть кабель живлення до вхідного порту приводу, забезпечуючи відповідність напруги (230 В для невеликих накопичувачів, 400 В для більших) та використовуйте належним чином рейтингове вимикач.
Зв’яжіть сервомотор із Sinamics V90 із виділеним кабелем двигуна, слідуючи кольоровим кодуванню, щоб уникнути зворотної проводки. Для зв'язку підключіть кабель Profinet/Profibus між приводом та блоком управління ЧПУ, використовуючи екрановані кабелі, заземлені на обох кінцях, щоб зменшити перешкоди.
Mount Sinamics V90 на плоскій, прохолодній поверхні від джерел тепла, а потім перевіряйте всі з'єднання на схемі електропроводки посібника перед відновленням живлення.
Крок 2: Встановіть та налаштуйте програмне забезпечення
Встановіть на комп’ютер програмне забезпечення Siemens 'Starter (v 5.1+), а потім підключіться до Sinamics v90 через USB або Ethernet. Використовуйте функцію "Discover Drive", щоб виявити з'єднання на привід, якщо її не знайдено.
Оновіть програмне забезпечення Drive до останньої версії через програмне забезпечення, щоб забезпечити сумісність та продуктивність, а потім перезапустіть диск для застосування змін.
Крок 3: Налаштуйте основні параметри для сумісності ЧПУ
Використовуйте інструмент "ідентифікація двигуна" Starter для автоматичного виявлення деталей двигуна (тип, струм, кодер), який автоматично заповнює параметри ключів.
Встановіть максимальну швидкість, прискорення та уповільнення на основі потреб ЧПУ (наприклад, 3000 об / хв для маршрутизаторів, повільніше для металевих машин). Тестовий напрямок двигуна з невеликою командою "пробіжки", регулювання параметра P1821, якщо вони перевернуті.
Налаштуйте сигнал увімкнення ЧПУ (наприклад, встановіть P29240 для відповідності порту введення), збережіть параметри на привід та створіть резервну копію налаштувань на комп'ютер. Якщо ви не впевнені в будь -яких налаштуваннях параметрів, наші експерти - це лише повідомлення, яке проводить вас через нього.
Крок 4: Налаштуйте спілкування між Sinamics V90 та ЧПУ
Виберіть той самий протокол (Profinet/Profibus) у стартері, що використовує ЧПУ. Для Profinet введіть назву пристрою та IP -адресу пристрою, щоб відповідати мережі ЧПУ. Для Profibus встановіть унікальну адресу через DIP -комутатори.
Карта Сигнали ЧПУ (наприклад, команди руху) до адреси вводу/виводу приводу за допомогою інструменту "вводу/виводу" Starter. Тестова комунікація з простою програмою ЧПУ (наприклад, "Перемістіть осі X 10 мм"), щоб підтвердити, що двигун відповідає правильно.
Тестування інтеграції Sinamics V90 за допомогою машин ЧПУ
Після конфігурації ретельне тестування гарантує, що інтегрована система працює за призначенням, виловлюючи проблеми до початку повного виробництва. Почніть з "сухого пробігу" -врезіть машину з ЧПУ без будь-якого завантаженого матеріалу, використовуючи просту програму, яка переміщує двигун невеликими кроками (наприклад, 5 мм вперед, пауза, 5 мм назад). Це випробовує основні функціональні можливості, не ризикуючи пошкодженням інструментів чи деталей.
Наступна точність. Використовуйте інструмент для вимірювання цифрового суппорт або лазер, щоб перевірити, чи рухається двигун точно на відстані, що командувала програмою ЧПУ. Наприклад, якщо програма вимагає руху 20 мм, фактичний рух повинен бути в межах 0,01 мм від цієї точність значення V90 V90, як правило, забезпечує це, але якщо ні, налаштуйте параметр "посилення положення" (P2584) у стартері. Підвищення P2584 посилює точність, але може спричинити незначні коливання, тому знайдіть баланс, який працює для вашої програми.
Швидкість тестування та продуктивність крутного моменту гарантують, що система обробляє навантаження в реальному світі. Запустіть двигун на 50%, 75%та 100%його максимальної швидкості, спостерігаючи за плавним прискоренням та уповільненням. Для тестування крутного моменту, дозвольте машину з ЧПУ виконувати світло на зразок матеріалу (наприклад, піну або м'яку деревину). Двигун повинен підтримувати швидкість без зупинки, навіть коли навантаження збільшується-якщо він уповільнюється, перевірте, чи відповідає рейтинг крутного моменту вимогам ЧПУ, і при необхідності відрегулюйте параметр "межа крутного моменту" (P1520).
Моніторинг помилок під час тестування є критичним. Слідкуйте за панеллю дисплея Sinamics V90 для кодів помилок: "F07410" вказує на проблему з перенапруженням (часто викликаний коротким замиканням або надмірним навантаженням), тоді як "F07802" вказує на проблеми зв'язку. Зверніть увагу на будь -які коди, які з’являються та посилаються на посібник Sinamics V90 для конкретних виправлень. Повторне тестування за допомогою більш складних програм, подібних до програм, або багатосайзових операцій, щоб забезпечити послідовну продуктивність у всіх функціях ЧПУ.
Усунення несправностей у інтеграції Sinamics V90 та CNC інтеграції Sinamics V90 та ЧПУ
Навіть при ретельному налаштуванні проблеми можуть виникати під час інтеграції. Звернення до них швидко потребує розуміння загальних проблем та їхніх рішень, багато з яких викладені в офіційних посібниках із усунення несправностей Сіменса.
Якщо двигун взагалі не рухається, почніть з основ: Перевірте, що Sinamics V90 працює (дисплей повинен освітлити) і що кабель живлення надійно підключений. Якщо привід працює, але не відповідає, перевірте, що "Увімкнути" машини з ЧПУ "Увімкнути" надсилають сигнал 24В, щоб увімкнути привід, і мультиметр може перевірити на цю напругу на вхідному порту приводу. Відсутній сигнал увімкнення є першопричиною приблизно в 60% випадків "без руху", часто через пухку проводку або неправильне відображення сигналу.
Несратичний рух двигуна-це як смак або нерівномірна швидкість, як правило, випливає з проблем зворотного зв'язку або неправильних параметрів. Спочатку перевірте кабель кодера двигуна на наявність вільних з'єднань або пошкодження; Несправний сигнал зворотного зв’язку змушує привід помилити положення двигуна, що призводить до нестабільності. Якщо кабель неушкоджений, відрегулюйте параметр прискорення (P1120): збільшення часу прискорення згладжує рух, при цьому зменшення його може допомогти при повільних реакціях. Наприклад, машину з ЧПУ, яка ривком під час запуску може знадобитися P1120, збільшився з 100 мс до 300 мс.
Помилки комунікації - ще одна поширена перешкода. Помилка "F07802" (провал профінета) часто означає, що IP -адреса або назва пристрою накопичувача не відповідає налаштуванню ЧПУ. Двічі перевірте, що обидва пристрої знаходяться в одній підмережі мережі (наприклад, 192.168.0.x), і що назва пристрою в стартері відповідає саме тому, що вводиться в конфігурації мережі ЧПУ (капіталізація та відстань). Для Profibus помилка "F08228" вказує на дублікат використання адреси для сканера Profibus для виявлення та вирішення конфліктів адрес.
Перегрівання, позначене помилкою "F07400", відбувається, коли Sinamics V90 перевищує його робочий діапазон температури (як правило, 0–40 градусів). Переконайтесь, що привід знаходиться у добре провітрюваній ділянці, очистіть будь-який пил із його вентиляційних отворів і перевірте, чи температура навколишнього середовища в контрольній шафі залишається нижче 40 градусів. Додавання невеликого вентилятора охолодження до шафи часто вирішує цю проблему, особливо в теплих виробничих умовах.
Чому інтеграція Sinamics v90 з машинами ЧПУ вигідна
Інтеграція Sinamics V90 з машинами з ЧПУ пропонує відчутні переваги, що підвищують ефективність виробництва та якість продукції. Однією з найбільш значущих переваг є більш висока точність: алгоритми вдосконаленого контролю Sinamics V90 зменшують помилки позиціонування до менш ніж 0,01 мм, рівень точності, критичної для таких галузей, таких як аерокосмічна галузь, де навіть крихітні відхилення можуть поставити під загрозу функціональність частини. Ця точність означає меншу кількість відхилених деталей, заощадження витрат на матеріал та зменшення відходів.
Швидші цикли виробництва - ще одна ключова користь. Швидкий час відгуку приводу-як низький до 0,1 мс, а також машини ЧПУ для виконання команд майже миттєво, скорочуючи час циклу. Наприклад, типова операція фрезерування, яка зайняла 2 хвилини, може бути завершена за 1,7 хвилини з Sinamics V90, збільшуючи щоденний вихід на 15%, не жертвуючи точності. Цей приріст швидкості є особливо цінним у умовах виробництва з великим обсягом.
Зниження витрат на технічне обслуговування також є головним плюсом. Sinamics V90 побудований з урахуванням довговічності, що містить захист перевантаження, який закриває привід до пошкодження, і тепловий моніторинг, що запобігає перегріву. Ці функції зменшують знос як на приводі, так і на підключеному двигуні, продовжуючи термін експлуатації. Виробники повідомляють про 30% скорочення простою, пов'язаного з технічним обслуговуванням, після інтеграції Sinamics V90, оскільки менша кількість поломок означає більше часу у виробництві.
Нарешті, легка модернізація робить Sinamics V90 розумними довгостроковими інвестиціями. Незалежно від того, що в парі з 10-річною машиною ЧПУ чи абсолютно новою моделлю, її гнучка сумісність гарантує, що вона може адаптуватися до змін. Оновлення до Sinamics V90 часто коштує частку заміни цілої системи ЧПУ, що робить її економічно вигідним способом модернізації старшого обладнання. Багато виробників виявляють, що привід платить за себе протягом 6–12 місяців завдяки підвищенню ефективності та зниженням відходів.
Висновок
Інтеграція Sinamics V90 з машинами ЧПУ - це систематичний процес, який поєднує ретельну підготовку, безпечну обробку обладнання, точну конфігурацію програмного забезпечення, ретельне тестування та проактивне усунення несправностей. Дотримуючись цих кроків від перевірки сумісності та підключення обладнання до налаштування параметрів та тестування продуктивності-ви можете забезпечити безперебійну координацію між приводом та вашою системою ЧПУ. Використання функцій Sinamics V90, таких як гнучкі протоколи зв'язку та регульовані параметри, розблокує більш високу точність, швидший виробництво та менші витрати на технічне обслуговування, що робить його цінним доповненням до будь -яких виробничих налаштувань. Не забудьте покластися на офіційні ресурси, як посібники Siemens та технічна підтримка керівництва, і знайдіть час, щоб перевірити ретельно-цілі практики, допоможе вам отримати максимальну користь від вашої інтеграції Sinamics V90 та CNC. Готовий до оптимізації операцій з ЧПУ за допомогоюSinamics V90? Зверніться до нас сьогодні, щоб отримати персоналізовану підтримку та розпочати свою інтеграційну подорож на правій нозі.
