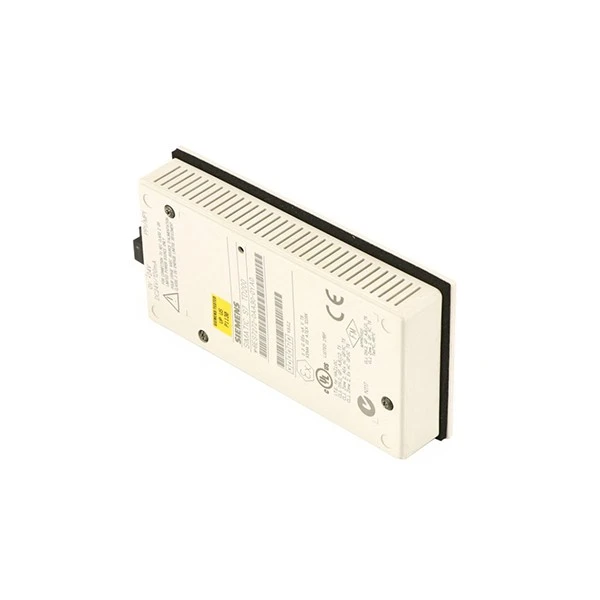

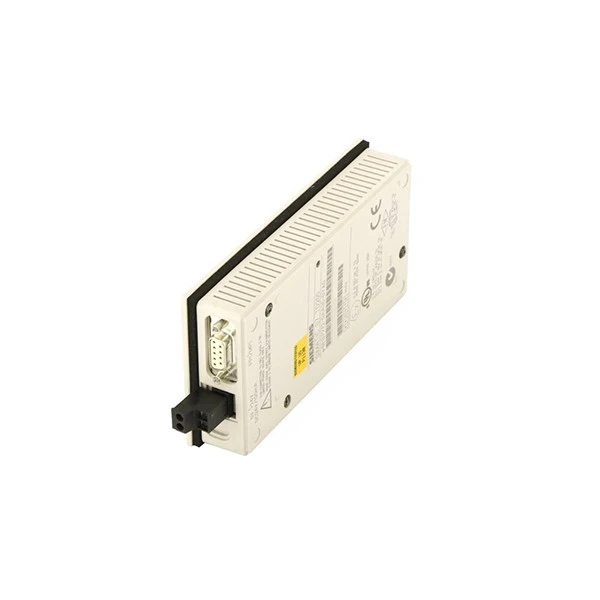

Siemens 6ES7272-0AA30-0YA0

Бренд:Siemens
модель:6ES7272-0AA30-0YA0

Стан запасів:Товар в наявності на складі.

Особливості продукту

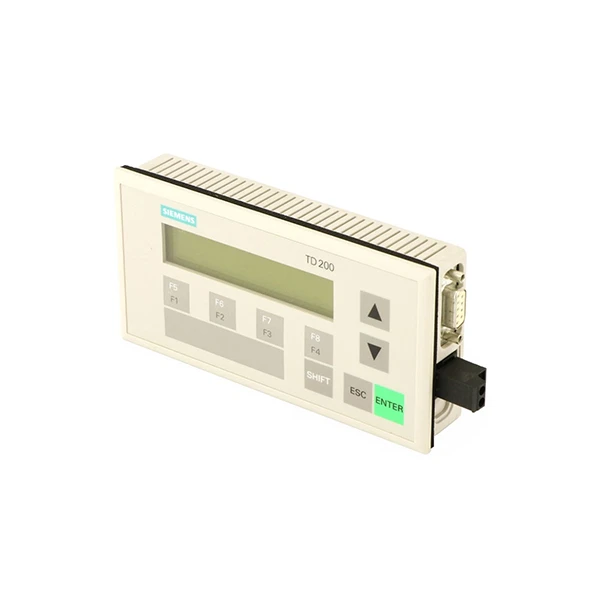

Siemens 6ES7272-0AA30-0YA0 — це надійний промисловий текстовий дисплей із серії SIMATIC S7 TD 200, створений переважно для використання з ПЛК Siemens S7-200 (програмовані логічні контролери). Siemens 6ES7272-0AA30-0YA0 має 2-рядковий РК-екран зі світлодіодним підсвічуванням і може відображати до 20 англійських символів або 10 китайських символів на рядок. Висота символів становить 5 мм, що забезпечує чітке перегляд навіть у важких промислових умовах. Він має вісім настроюваних функціональних клавіш, одну клавішу підтвердження та одну клавішу скасування, усі з яких мають світлові індикатори, які допомагають користувачам у процесі. Ця конструкція забезпечує легкий доступ до критично важливих операцій, таких як зміна параметрів, керування введенням/виведенням і перевірка тривог.

Siemens 6ES7272-0AA30-0YA0 підключається через PPI (інтерфейс «точка-точка») з фізичним рівнем RS-485, який підтримує швидкість зв’язку 9,6 Кбіт/с, 19,2 Кбіт/с або 187,5 Кбіт/с. Він повністю сумісний з протоколом Siemens PPI і містить спеціальний кабель довжиною 2,5 м для зручного підключення до порту програмування ПЛК. Пристрій працює від джерела живлення 24 В постійного струму (з робочим діапазоном від 20,4 В до 28,8 В постійного струму) і потребує близько 120 мА, який може подаватись безпосередньо від ПЛК S7-200 або зовнішнього джерела живлення.

Siemens 6ES7272-0AA30-0YA0 розроблений для промислового застосування, має передню панель IP65 (захист від пилу та води) і задню панель IP20, що робить його ідеальним для важких заводських налаштувань. Компактні розміри (148 мм × 76 мм × 28 мм) і монтаж на панелі (виріз 138 мм × 68 мм) економлять місце в шафах керування. Він може працювати при температурах від 0 градусів до 60 градусів і безпечно зберігати від -40 градусів до 70 градусів. Він також може протистояти відносній вологості 10%-90% без утворення конденсату.

Технічні характеристики

Модель	6ES7272-0AA30-0YA0
Тип продукту	Текстовий дисплей SIMATIC S7 TD 200
Тип дисплея	STN LCD
Тип підсвічування	LED підсвічування
Набори символів	Підтримує 10 наборів символів
Напруга живлення	24 В постійного струму
Робоча температура	0 градусів -60 градусів
Розміри (Ш×В×Г)	148 мм × 76 мм × 28 мм

Сценарії застосування

Siemens 6ES7272-0AA30-0YA0 є важливим компонентом невеликих ліній автоматизації виробництва для моніторингу та регулювання виробничих операцій. Наприклад, на складальних лініях для електронних компонентів або невеликого обладнання 2-рядковий РК-екран пристрою дозволяє працівникам відстежувати статистику в реальному часі, таку як швидкість виробництва, кількість компонентів і стан машини. Він також дозволяє легко змінювати критичні параметри, такі як швидкість конвеєрної стрічки або часові інтервали складання, завдяки запрограмованим функціональним клавішам, які допомагають підвищити ефективність виробництва, не вимагаючи складних операцій. Крім того, його функція відображення тривоги негайно сповіщає персонал про несправності обладнання (наприклад, заблоковані компоненти або перепади напруги), скорочуючи час простою та гарантуючи плавний процес.

Siemens 6ES7272-0AA30-0YA0 також добре підходить для керування верстатами. Цей текстовий дисплей дуже корисний у невеликих майстернях або на виробничих підприємствах, де токарні, фрезерні та свердлильні верстати оснащені ПЛК S7-200. Він дозволяє операторам налаштовувати та переглядати параметри обробки, такі як швидкість різання, швидкість подачі та розміри заготовки, а чіткий екран із підсвічуванням забезпечує читання навіть у темному середовищі майстерні. Функція керування введенням/виведенням пристрою також дозволяє персоналу безпосередньо тестувати та змінювати компоненти машини, що спрощує налагодження та обслуговування. Його скромні розміри та конструкція для монтажу на панелі дозволяють легко помістити його в шафи керування для невеликих верстатів, заощаджуючи простір, забезпечуючи життєво важливі робочі можливості.

FAQ

З: Що таке Siemens 6ES7272-0AA30-0YA0 і яка його основна функція?

Відповідь: Siemens 6ES7272-0AA30-0YA0 — це текстовий дисплей SIMATIC TD 200. Для серії програмованих логічних контролерів (PLC) SIMATIC S7-200 був створений простий, але надійний людино-машинний інтерфейс (HMI). Його головні цілі — відображати повідомлення ПЛК у режимі реального часу (наприклад, сигнали тривоги чи статуси процесу), дозволяти операторам переглядати та змінювати змінні процесу (наприклад, задані значення), а також спілкуватися із системою керування за допомогою програмованих клавіш.

З: З якими системами ПЛК сумісний TD 200 (6ES7272-0AA30-0YA0)?

A: Цей текстовий дисплей TD 200 розроблений для бездоганної інтеграції з серією ПЛК SIMATIC S7-200. Він підключається безпосередньо до комунікаційного порту PPI (інтерфейс «точка-точка») процесора S7-200 за допомогою 2,5-метрового кабелю, що входить у комплект. Кілька блоків TD 200 можна підключити до одного ЦП S7-200 в мережі.

З: Як налаштований і запрограмований Siemens 6ES7272-0AA30-0YA0?

В: Конфігурація TD 200 дуже проста. Для цього не потрібне окреме програмне забезпечення параметризації. Усе налаштування виконується в програмному забезпеченні STEP 7-Micro/WIN для ПЛК S7-200. Використовуючи вбудований у програмне забезпечення «Текстовий дисплей» або «TD 200 Configuration» майстер, ви можете визначати тексти повідомлень, вставляти змінні та призначати функції клавішам дисплея. Дані конфігурації потім зберігаються в пам'яті процесора S7-200.
